Pose

Avant tout, il faut avoir quelques notions en électricité et en peinture mais rien de compliqué, ou faire appel à un professionnel.
( la peinture est garantie, mais pas son application. )
d’un autre coté si vous êtes un professionnel et que vous êtes intéressé par notre peinture chauffante IRL, n’hésitez pas à nous contacter pour devenir poseur agréé et proposer ainsi une garantie sur l’application.

TOUT CE QU’IL VOUS FAUT COMME MATÉRIEL :

Copper Tape ou bande alu : c’est de la bande cuivre ou alu autocollante d’une épaisseur de 0.07 mm en moyenne pour l’une et 0,40 mm pour la bande alu. La différence entre les 2 est :
bande cuivre plus fine et discrète, mais à la longue le cuivre s’oxyde au niveau des connexions. ( pour éviter l’oxydation, une fois la peinture et les branchements faits, peindre le cuivre avec ThermOhm pour le protéger. ) .
bande alu plus épaisse, mais reste imputrescible, ne s’oxyde pas, certainement un bon choix pour les pièces humides (ex: salle de bain) et les endroits exposés à l’humidité. (ex: cabane, mobile home etc..).

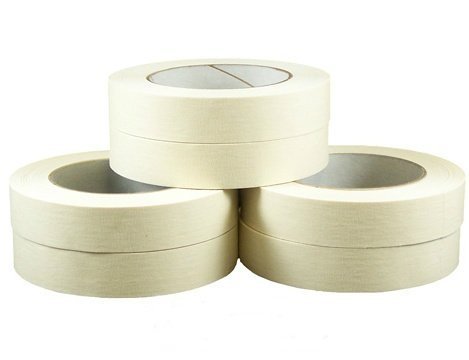

Bande cache : papier collant pour délimiter les zones de peinture.
Chevilles, vis, rondelles :pour les matériaux creux utiliser des chevilles molly, si les chevilles sont en plastique, les prendre sans collerettes, pour la continuité électrique.

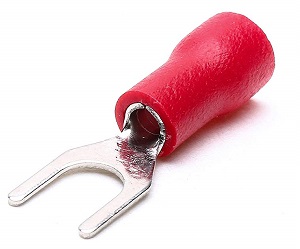

Cosses & fils électriques : cosses en fourche ou rondes diamètre de 5 mm, fil souple diamètre 1.5 mm² voir 2,5 mm² suivant la nature du courant (24V DC ou AC) et la longueur des fils.

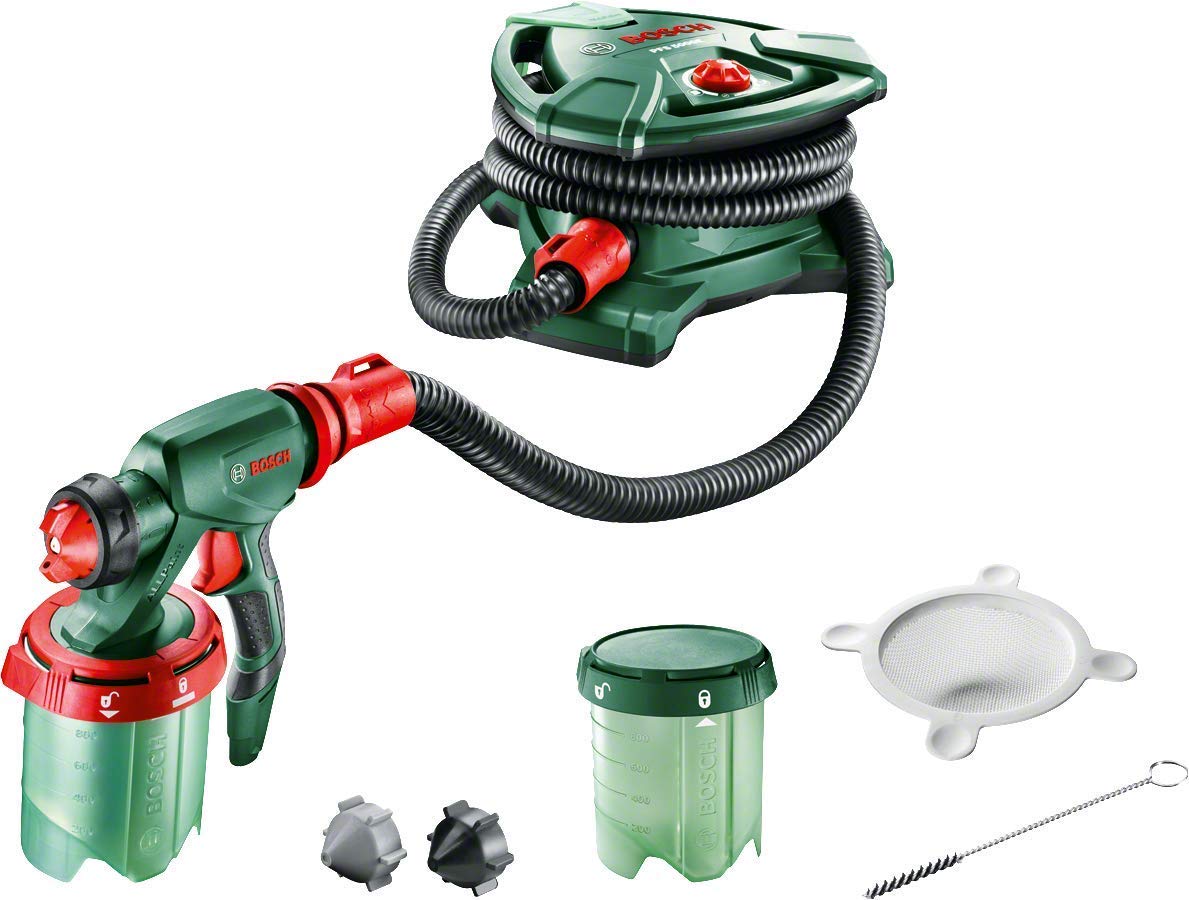

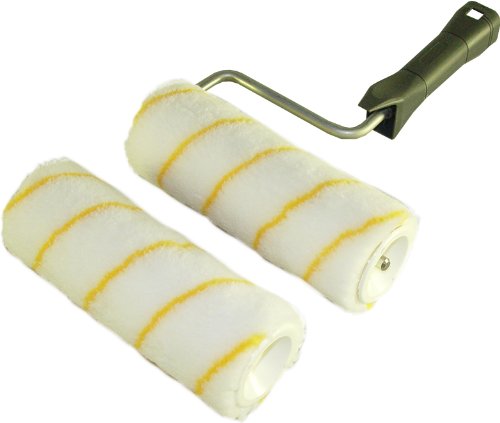

Rouleau de peinture mural mono-couche ou acrylique poils courts 5 mm ou pulvérisateur HVLP .
Alcool à brûler, acétone, alcool isopropylique, un dégraissant pour les bandes de cuivre ou alu.
Perceuse avec le forêt adéquate, pour des chevilles molly de 4 mm il vous faut un forêt de 8 mm.
Aimant puissant ou détecteur de métaux de bricolage pour localiser les lignes de courant et les supports métalliques.

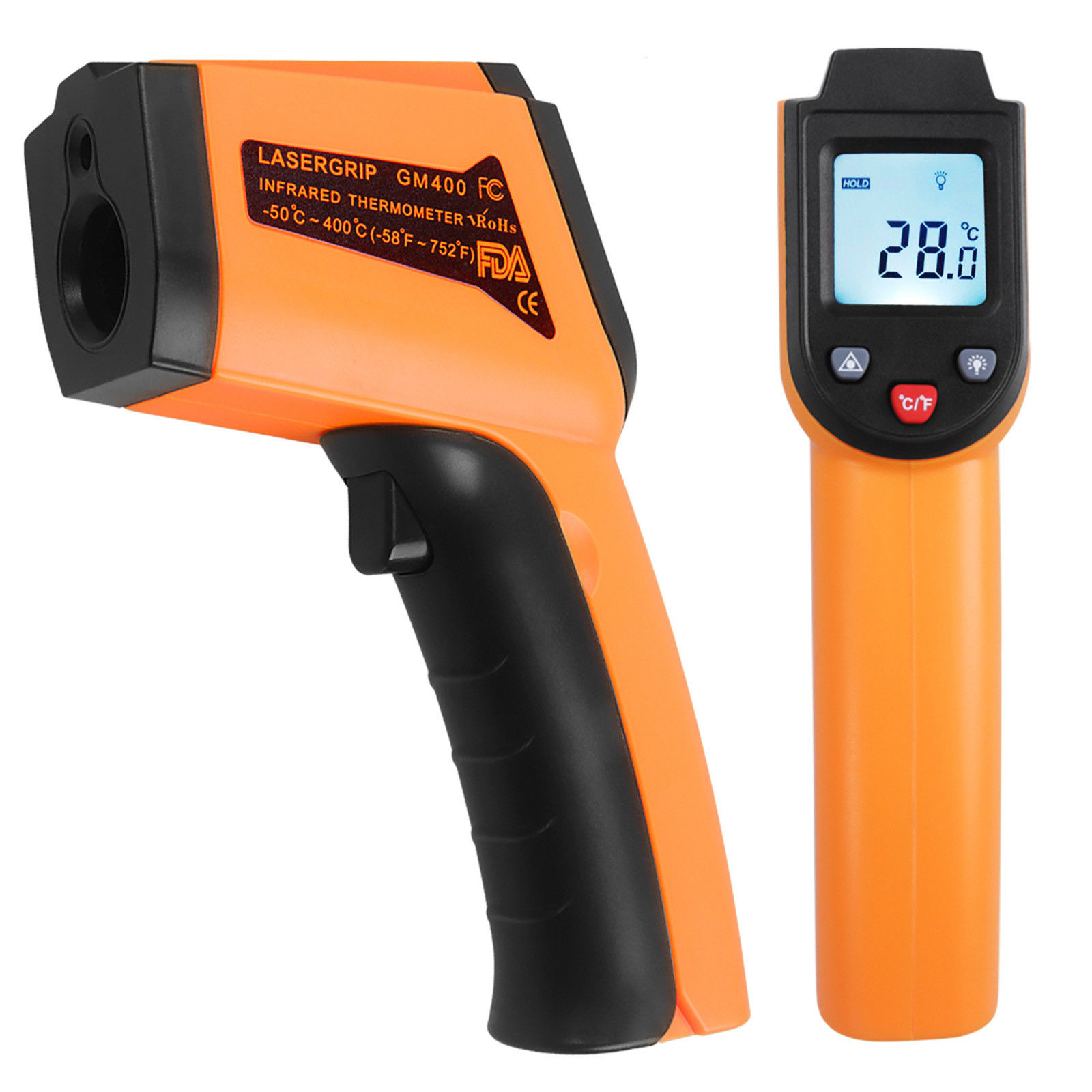

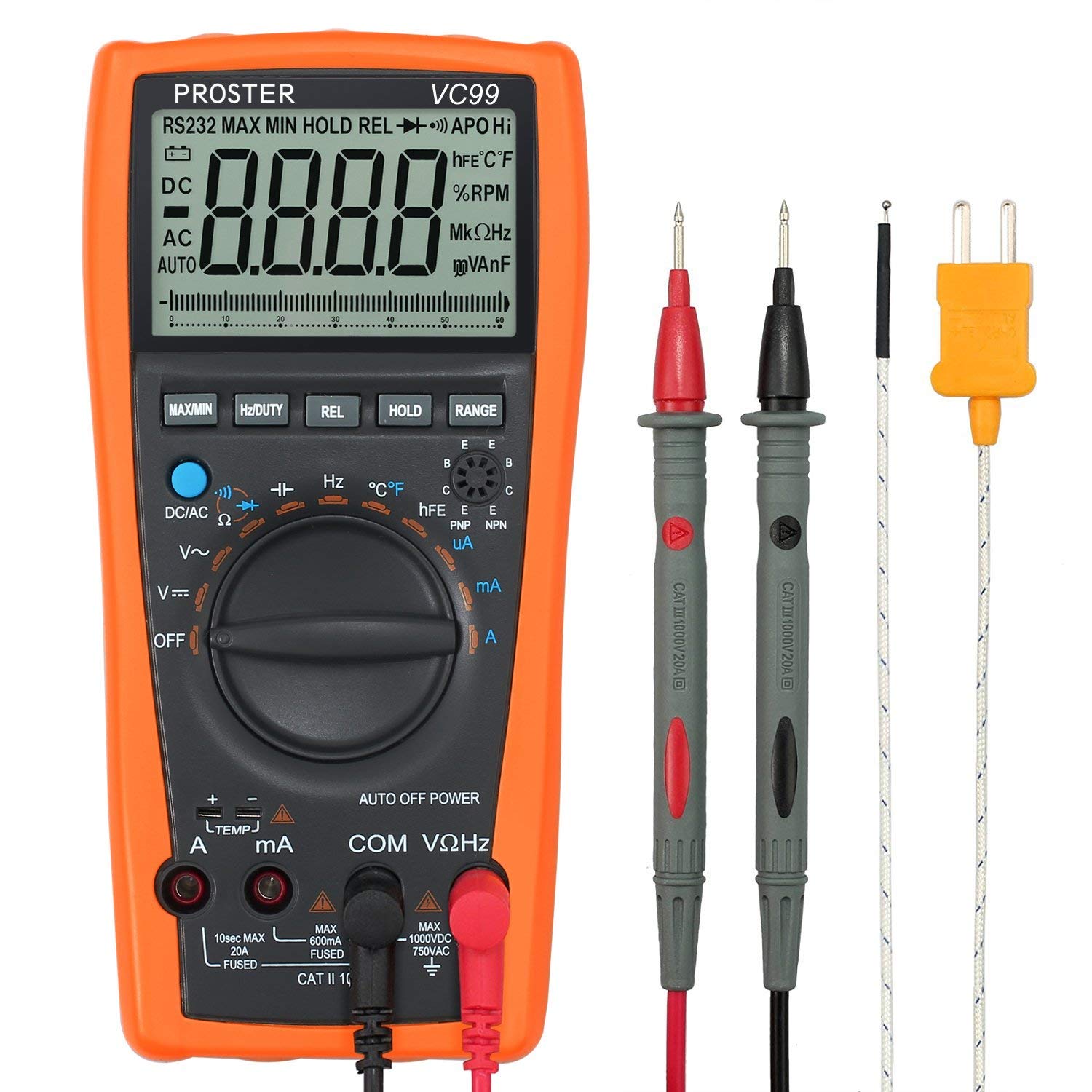

Pour contrôler votre travail vous aurez besoin d’un testeur (multimètre) et d’un thermomètre infrarouge. Si vous n’avez pas ce type de matériel vous pouvez les trouver sur internet à partir de 10€ chacun .

TOUT SAVOIR SUR LA POSE :

Préparations :

Si vous peignez ThermOhm sur du placo ou autres matériaux fixés sur des rails métalliques, repérer les à l’aide d’un aimant ou d’un détecteur de métaux de bricolage afin de ne pas coller les électrodes (bandes de cuivre ou alu) à cette endroit.
En effet comme nous devons percer le bas des bandes de cuivre pour installer la connectique avec des chevilles molly (conductrice d’électricité), il vaut mieux que l’arrière de l’électrode soit dégagé, mais rien ne vous empêche de plier la bande cuivre ou alu à 90° pour déplacer la connexion.

Pour faciliter la pose des bandes de cuivre ou alu qui sont très fines (environ 0,07 mm d’épaisseur pour l’une et 0,40 mm pour la bande alu), utilisez de la bande cache comme papier transfert – explications cliquez-ici

Dans cet exemple d’application, nous fixons les connexions vers le bas, mais vous pouvez aussi les fixer vers le haut si vous avez un faux plafond, ou un dégagement pour dissimuler les connexions et l’alimentation. (se référer aux normes électriques en vigueur pour connaitre ce que l’on peut faire et ne pas faire pour dissimuler l’alimentation électrique.). Voir toutes les méthodes d’application ici

Appliquez 2 rubans de cuivre ou alu autocollant sur le mur ou sur le support que vous voulez peindre.

collez à une distance comprise entre 30 cm et 50 cm pour un mur, plafond ou sol (bande de cuivre largeur 40 mm), et minimum 15 cm sur une planche par exemple (bandes de cuivre largeur 20 mm). Libre à vous de faire les dimensions qui correspondent à votre projet, si vous avez besoin de plus large vous pouvez doubler les bandes. ATTENTION toutefois sur les petites surfaces qui peuvent atteindre 160°C rapidement avec une alimentation de 240w . Risque de brûlures.

Pour le placo ou autres matériaux poreux, prévoir une sous-couche, si il est déja peint, appliquez directement ThermOhm. pour les matériaux métalliques, peindre une sous-couche avec de la peinture haute température pour isoler ThermOhm et éviter les courts-circuits. En régle général on a des meilleurs résultats avec une peinture en sous couche.

Délimitez la zone que vous allez peindre avec de la bande cache (papier collant), en la faisant dépasser de la bande de cuivre pour bien recouvrir celle-ci avec la peinture.

Dégraissez les bandes de cuivre (acétone, alcool à brûler, alcool isopropylique) pour une bonne accroche de la peinture. ATTENTION: passez un chiffon doux non pelucheux après avoir passer le dégraissant car si il reste un peu d’alcool sur les bandes cela risque de faire un rejet de la peinture. Pour un fonctionnement optimale, la surface de la zone ne dépassera pas 1 m², mais libre a vous de peindre plusieurs panneaux de différentes dimensions et de les raccorder sur la même alimentation. A SAVOIR : si vous utilisez une alimentation 24v DC (continu), il est préférable que l’alimentation soit prêt du panneau à alimenter.(calcul section de câble 24v DC)

Percez un trou dans chaque bande de cuivre, puis mettre une cheville.

les chevilles sont essentielles au bon fonctionnement de la peinture chauffante : 1) elles permettent de fixer le connecteur à la bande cuivre ou alu et de le maintenir parfaitement en place. 2) elles évitent le décollage et la dégradation de la bande cuivre ou alu sous le poids des fils, et permettent de séparer l’alimentation du chauffage.

pour le placo et les matériaux creux utiliser des chevilles molly avec la pince spécifique pour éviter de détériorer la bande cuivre ou alu. Une mèche de 8 mm et des molly de 4 mm suffisent pour une bonne connexion.

pour les petits montages vous pouvez souder les fils directement sur la bande cuivre car elle a un grand pouvoir d’adhésion après la polymérisation de la colle.

Connectez les fiches sur les vis et rondelles des chevilles, après les avoir serties sur vos fils d’alimentation.

Si vous utilisez des chevilles plastiques, il faut qu’elles soient sans collerettes pour le bon passage du courant. Bien serrer les vis pour établir la connexion entre la fiche et la bande cuivre. Vérifiez avec un multimètre la continuité entre le fil et la bande cuivre ( réglage sur ohmmètre, nous devons avoir un résultat à 0 ).

Mélangez énergiquement le pot ThermOhm (1 minute), afin de bien homogénéiser la peinture.

Appliquez simplement ThermOhm comme toute autre peinture en recouvrant bien les bandes de cuivre. bien étendre pour avoir une couche d’égal épaisseur. Pour optimiser les performances de ThermOhm, il est préférable de passer une deuxième couche à 12 heures d’intervalle.

Laissez sécher 24H, ensuite prenez la mesure de la résistance entre les 2 bandes de cuivre avec le multimètre

(entre 5 et 15 ohms : excellent – entre 15 et 100 ohms : correct), si vous êtes hors valeurs, repassez une couche et contrôlez après 24 heures de séchage. Ensuite enlevez la bande cache. (Temps de séchage: 24 heures pour une température ambiante de 20°C. Plus la peinture ThermOhm sera sèche, plus elle sera effic

Il ne vous reste plus qu’à connecter vos fils à un transformateur 24 V DC ou AC.

Une alimentation 24 Volts continu de 10 à 15 ampères suffisent pour une surface d’ 1m² (préférer une alimentation sans ventilateur pour le silence de fonctionnement.) un thermomètre infrarouge vous permettra de constater la monter en température et à atteindre après un certain temps votre température maximum. Vous avez après plusieurs solutions pour réguler votre température (Thermostat, bouton manuel rotatif, thermostat régulé, wifi, etc.., à voir dans la boutique.)

Une fois que ThermOhm est bien sec, vous pouvez repeindre le mur avec la couleur de votre choix, il est possible aussi de mettre un peu d’enduit pour rattraper l’épaisseur des bandes cuivre et de la peinture ThermOhm, pour que le chauffage devienne complétement invisible.

Si vos panneaux ThermOhm sont exposés à l’humidité et au froid, dans le cas d’un mobile home, d’une cabane ou autre, il est préférable de protéger la peinture avec un vernis d’étanchéité, voir dans la boutique.

Pour dissimuler les fils et les connexion du panneau, prendre des plinthes rainurées pour le passage des câbles, et des caches muraux pour les connexions.
