Vérifier la continuité électrique est important , car il permet de savoir si vous avez bien réalisé votre connexion à la bande conductrice.

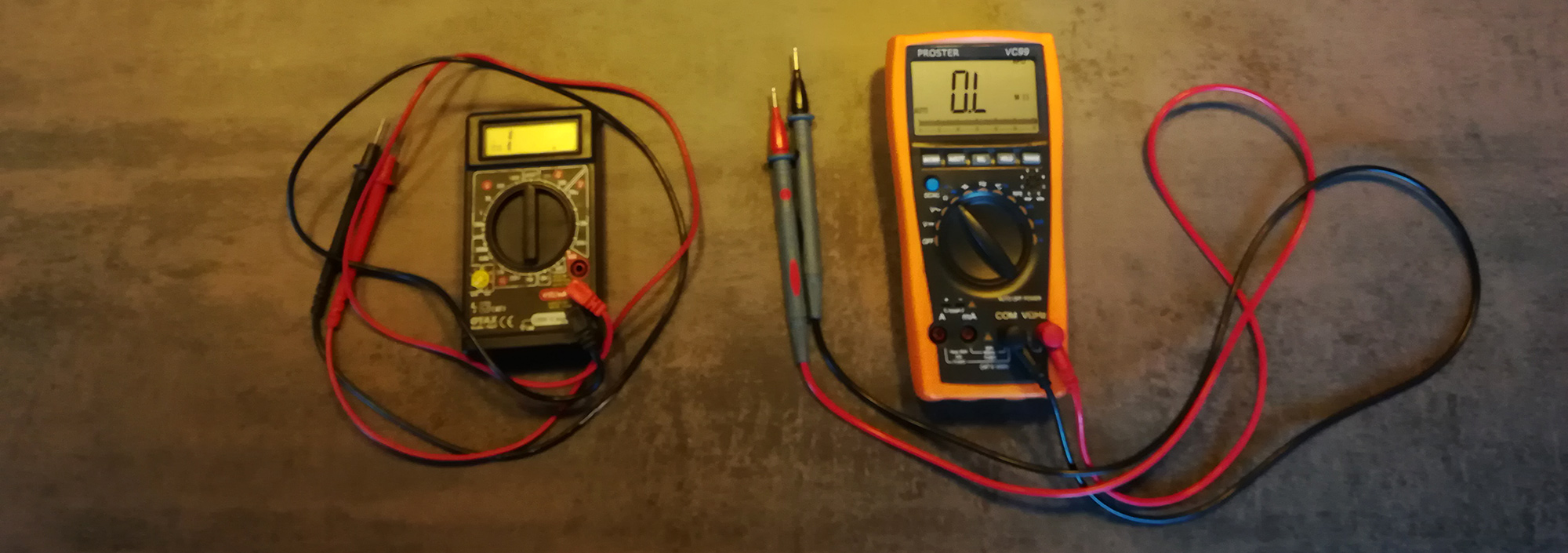

sur ce multimètre de base, quand on se positionne sur les segments ohmmètre, bien choisir le calibrage 200 ou 2000 ohms sont suffisants, l’indicateur est a 1.
Sur ce multimètre électronique il y a un auto-calibrage , il suffit juste de positionner le sélecteur sur ohm. L’indicateur est à 0l
Maintenant vous pouvez vérifier si la connexion entre votre fil et la bande conductrice est bien faite, pour cela vous touchez le fil qui est vissez sur l’électrode, et avec l’autre fil du testeur vous faite le contact avec la bande cuivre ou alu. le résultat devrait être proche de 0.
nous avons calibré le testeur sur 200 Ohms pour cette mesure et à ce niveau rien que les fil du testeur peuvent induire une résistance ici 0,8 Ohms, ce qui est insignifiant et qui veut dire que la connexion est bien faite.
l’auto-calibration mets le temps du calcul pour s’afficher, comme pour l’autre tésteur il peut y avoir des petites résistances. 0,3 Ohms ce qui veut dire que la connexion est bien faite.
Vérifier la résistance entre les 2 électrodes pour voir si la peinture a bien était faite. cela va vous donner une résistance sur la totalité de la peinture, mais pas sur son homogénéité au niveau du dépôt.
nous mesurons la résistance en connectant au testeur les 2 fils du chauffage.
nous voyons que la résistance entre les 2 électrodes est basse, ceci est du au passage d’une deuxième couche ThermOhm sur ce panneau.
- La peinture met 24 heures pour sécher en surface et a une résistance autour des 15 Ohms ce qui permet avec une alimentation de 240 w 24 volts d’atteindre 56°C sur une surface d’1 m²
- 1 semaine plus tard, la résistance est aux alentours des 8 Ohms et vous montez en température à 58°C.
- 1 mois plus tard, vous êtes arrivé aux capacités maximum de la peinture, résistance de 2,5 à 6 Ohms, pour une température de 60°C en surface, dans les mêmes conditions.

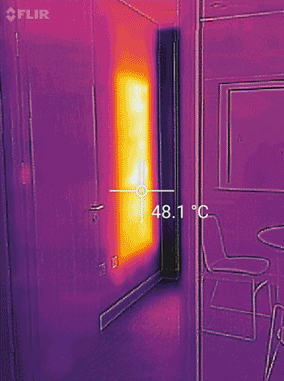

Température après 24h de séchage, avec une alimentation de 24v 240w, pour 1 m²
